在離心風機運行參數中轉速在各方面的重要性，下面文順風機小編帶大家進行一組實驗來解析離心風機參數中的轉速的重要性。

一 、 實驗方法及實驗數據
1 . 實驗裝置 實驗裝置

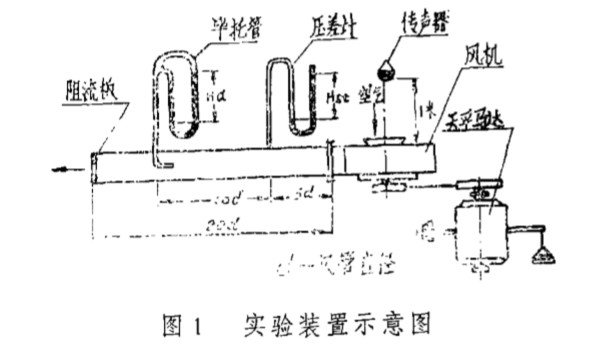

如 圖1所示, 離心風機由直流 電機帶動, 可任意改變風機轉速。用ND: 精密聲級計測定風機聲壓級。傳聲器位于風機吸入口中心線1米處 。 用 天 平 馬達測定功率, 用畢托 管測 流量, 用 U 型壓差計測定全壓 。

2. 實 驗 風機的參數

葉輪出口直徑                D2= 194mm

葉輪入口直徑                D1= 122mm

葉片出 口安裝角           β2=170°

葉片入口安裝角            β1= 37°

葉片數                            Z= 32 片

葉輪寬度                       b=29 mm

蝸 殼為矩型 斷面 , 其擴壓 角 α =5°, 風機以n= 3000、3600 、4600、5300、 6200、 6500轉/ 分六種轉速進 行實驗 。

3 . 測試 聲場的情況

實驗在 1 00 ㎡的實驗室中進行, 地面為水泥地, 實驗室 沒 有吸聲 和隔聲設施 。 為減少環境噪聲對 實驗的影 響, 故 測試 均 在夜間進行 。

4 . 實驗數據

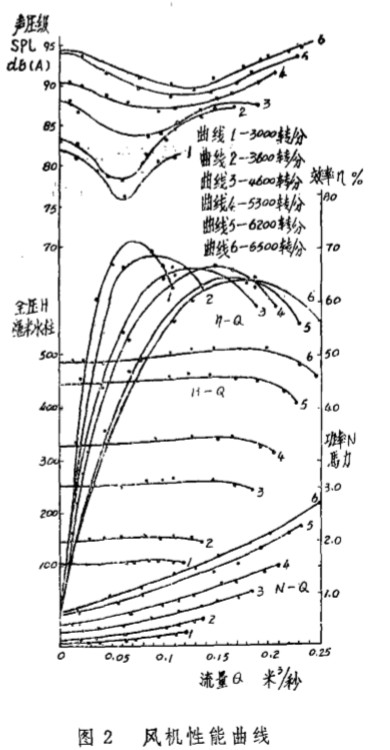

有關實驗數據經綜合整理, 畫成曲線 如圖2 所示 。 圖中有四種 曲線 。

(l) 聲壓級 (A ) 與流量 曲線, 即 SPL (A ) 一Q 曲線。

( 2 ) 效率與 流量 曲 線, 即 ,η一Q 曲 線。

( 3 ) 全壓與 流量 曲 線, 即 H 一Q 曲 線。

( 4) 軸功率與流量 曲線,即    N一Q曲線。

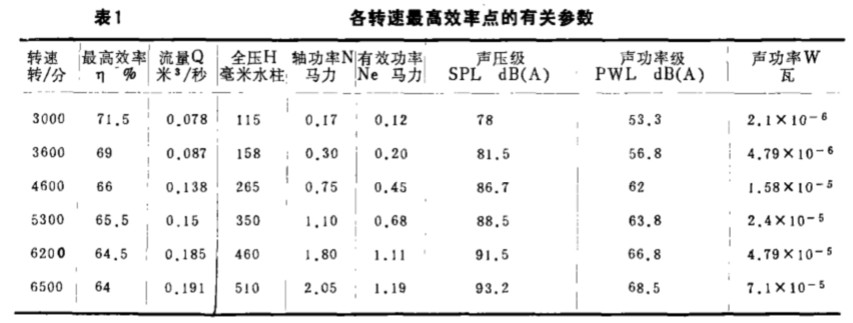

各轉速下最 高效率的數值, 以及最高 效率點的流量 、 全壓 、 軸功 率、 有 效 功 率 、 聲壓級 (A ) 、 聲功 率級(A ) 、 聲功率等有關參數如表 1所 示。
